什么是液位控制报警器及报警器原理

    液位控制报警器相信大家应该没怎么听说过这样的报警器吧!今天晶盾防盗报警器材厂厂家就为大家简单的介绍的下什么是液位控制报警器以及液位控制报警器的工作原理是怎么样的。

    液位控制报警器他是一种能够自动控制液位高低的上限报警和下限报警的一种报警装置,液位控制报警器在控制器内装有峰鸣器,同时在接线端子板上设有上报警触点、下报警触点,还设有控制泵的触点,并且在上报警时有停泵的功能在下报警时有启泵的功能。

    液位控制报警器工作原理:

    (1) 首先,将变压器原边开关 X按钮按下,变压器通电,XD4指示灯亮。液位在低液位时按动AN1,此时通过AN2、K2、J2-1常闭触点形成一个回路,J1得电,接线板上3、4间J1触点闭合,达到控制泵的目的。如果泵的电机为0.5kw,可直接由此触点起动。不需加任何接触器,使用接线板上的3、4间触点控制接触器线圈即可。

    (2) J1线圈得电后,泵起动,K2、K3在释放的情况下,将AN3回复到抬起的位置,液位上升到K2位置。浮子使K2开路,泵断电停止。此后,液位逐渐下降到K1位置,浮子使K1闭合,泵重新起动。

    (3) 上报警:在液位控制失灵的情况下,液位一直上升,上升到K3位置时,浮子使K3闭合,J2吸合,J2-1常闭触点打开,泵断电停止,同时J2-2使接线板上5、6间触点闭合。此时如果在5、6间触点接上外报警装置,则报警开始;如果没有接外报警装置,控制器内部亦有峰鸣器报警。

    (4) 下报警:在自动停泵失灵的情况下,液位一直下降,当浮子随液位下降到K4位置时,K4闭合,J3吸合,J3-1闭合,泵自动起动,同时J3-2触点闭合。此时,如果接上了下报警装置,其开始报警,关且在控制器内部同时也有峰鸣器报警。

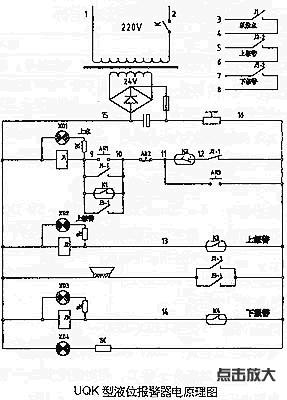

液位控制报警器电路原理图

液位控制报警器电路原理图
