防盗报警系统之无线报警器设计方案
1 使用反射式红外探测器TX05D，模块化成品，作用距离0~120cm可调
2 使用PT2262、2272编解码芯片
3 使用315M收发模块
电路图如下

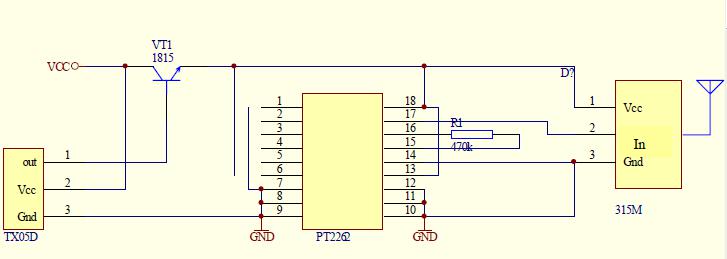

发射电路

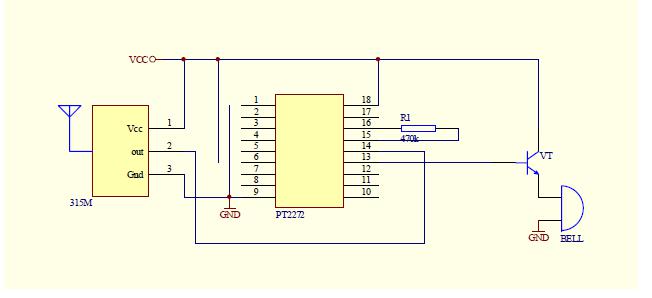

接收电路
其他说明
1 图中报警器仅仅是示意图，可以选择合适的型号。
2 现在很多315M无线收发模块自带编码解码，PT2262、2272也不用自己装了。
3 发射电路可以使用6V电源供电，静态电流20mA左右，要想使用5号电池供电恐怕坚持不了几天，最好使用变压器供电。能用干电池长期工作的红外报警器我还没见到过。
