消防气体烟雾报警器电路图以及原理
消防意识在当今社会越来越引起人们的重视。例如火灾就直接影响到人生安全以及财产安全。为此，人们运用了聪明的智慧发明制作了相应的消防报警系统，来警惕，保护自身安全，消防气体烟雾报警器，起到一个引起人们警惕的作用。当煤气、天然气、汽油以及各种烟雾浓度到达一定程度时，就会发出警报声；而当气体烟雾浓度下降消失时，则停止报警。可以用于家庭、工厂以及公共场所等的消防报警。
消防气体烟雾报警器电路组成框图：

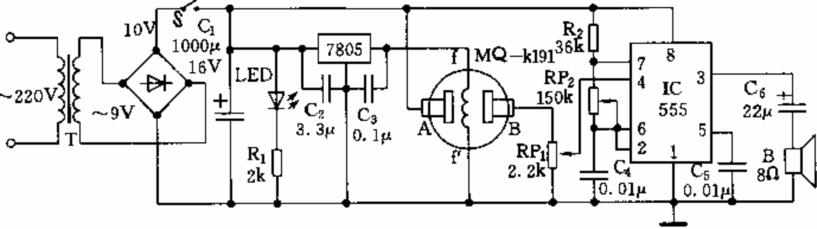

消防气体烟雾报警器焊接电路图：
消防气体烟雾报警器工作原理：
555和R2,RP2,C4组成可控多谐振荡器。平时，强制复位端4脚处于底电平，555处于停振状态；当QM型器敏元件检测到可燃气体或烟雾时，A—B极间的阻值降低，使4脚电位上升，使得555起振。并通过3脚输出端驱动蜂咛器发出报警声。
